protel99se汉化版是一款专门为电子行业的射击人员打造的cad设计软件，超多优质的功能能够帮助用户更好的实现设计图的操作，同时对于电路板的设计生更加的简单，需要的用户快来下载吧！

protel99se简介：

protel99se是一款用于电路板制作行业的设计软件，这款工具可能现在只限于一些用惯了此款软件的的人在用，可以用于设计pcb电路板，在电子行业的CAD软件中，它当之无愧地排在众多eda软件的前面，是电子设计者的首选软件！

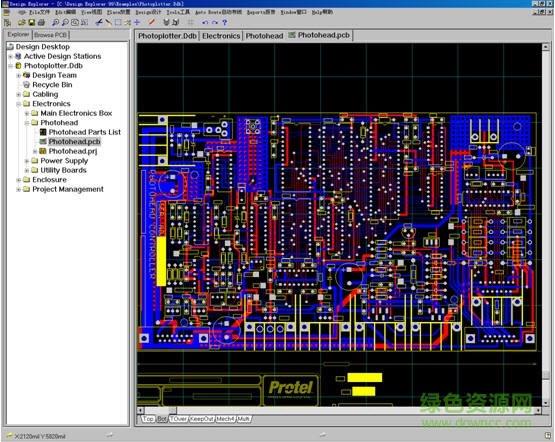

Protel99软件

protel99se汉化版功能：

1.信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析pcb设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

2.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

3.原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

4.检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

5.同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

6.建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“excel”风格的材料清单将被制成。

7.原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

8.布线设计

Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

protel99se元件制作详解：

一、这里讲的是自建元件，凡属系统中不如意的，或系统中没有的或懒得在系统中找的，都可以采用如下方法。

二．altium designer Summer 09 本身自带元件搜索功能，只要你的电脑已联网，一般就可在特定的网站（http://www.digikey.com.cn/）内查找元件资料。这个网站中有关于元件的资料，图片，价格，等详细信息。

三，没有任何网站是万能的，下面我们要示范的这个元件（GL811S）用上述方法就找不到。因此我再给大家推荐一个网站，http://cn.alldatasheet.com/这个网站中的资料也是很丰富的，总之功夫不负有心人，只要你有恒心，你的愿望就容易实现。东方不亮西方亮，最后也要告诫你们不要吊死在一个树上。

四，将资料下载下来，查看其原理图脚位标识，我们绘制原理图元件时以此为准。

五，查看其实体封装的尺寸，画PCB封装与画3D封装时，均以此尺寸为依据。

六，在Pro ENGINEER （专业机械设计软件）中绘制好3D封装，也可在网上下载到你所需的3d模型。如果不做3D模型，这里就不必详究。

七，在Pro ENGINEER 中生成投影图形并标好尺寸，这里最好是做一个图片存起来，也便于自己查看元件封装的尺寸。

八，转成2D图，以便于导入autocad中进行相应的编辑。在实际工作中，有时借助第三方软件可达到事半功倍的效果

九，用AutoCAD 打开Pro ENGINEER 转成的2D图型根据需要编辑一下，以便更方便的转入到PROTEL

十，在PROTEL中导入AutoCAD 图形文件

十一，放置好元件的焊盘，并将多余的线条去掉，这样比较精简。再复制到PROTEL PCB元件编辑器里，绘制PCB元件时，实际可不需第六步至第十步，因为这样做没有一定的综合水平是做不好的。一般直接按第五步讲的尺寸来做就可以了。

十二，按第四步的方法绘制好原理图元件，并加入在Pro ENGINEER中绘好的3D元件及刚才绘制的PCB元件，并生成整合元件库。

十三，至此元件库已建好，现在我们来实测一下这个元件库的应用，建立一个PCB工程文件，在原理图中放置刚才做的原理图元件。

十四，由原理图更新到PCB，一般新手都先在原理图中导出网络表后再在PCB中载入网络表，我现在告诉你们，这种做法是脱裤子放屁，多此一举。

十五，用3D查看，由于本人电脑显卡不是真正3D显卡，不支持PCB 3D模式编辑界面。故用常规3D示范一下。

汉化方法：

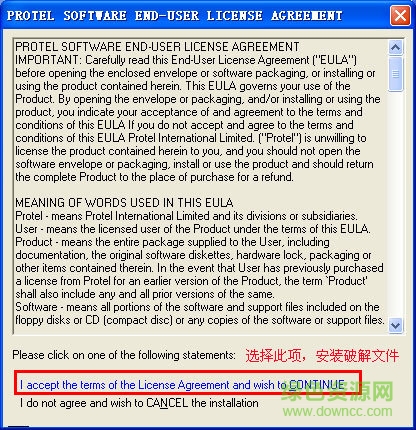

1、双击“Servicepack6”文件夹，点击“protel99seservicepack6.exe”进行sp6;

Protel99软件

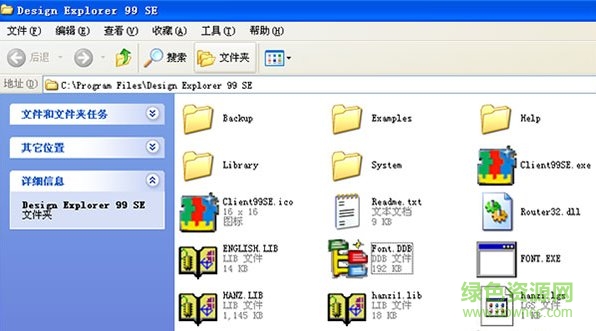

2、接下来汉化，先将C:WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

Protel99软件

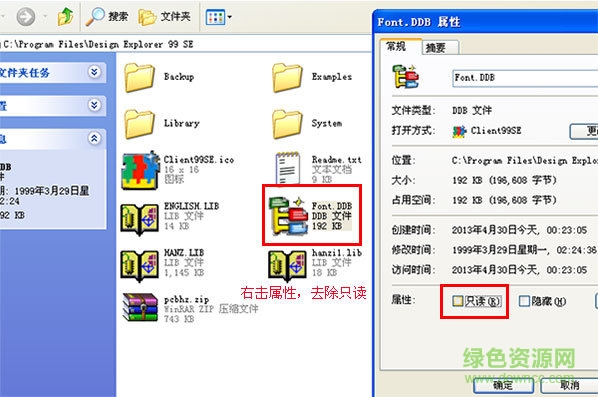

3、然后安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

Protel99软件

4、再安装国标码库：将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

Protel99软件

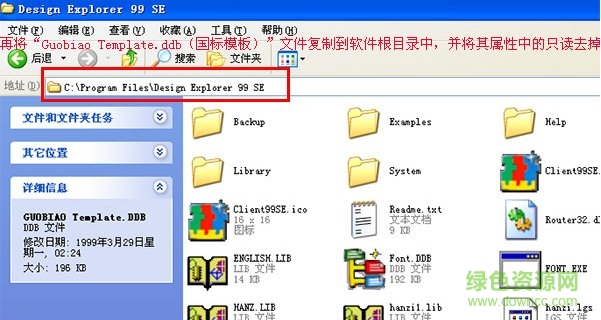

5、再将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

Protel99软件

6、汉化完成，打开桌面上的protel 99se图标，即可正常使用。

序列号：NG9A-JVDN-Z4SK-CTTP

标签： Protel99 电子设计 Protel99汉化版
