autocad electrical2018是CAD软件中的电气控制和制图工具,本次增加量对象选择、PDF导入、移动端交互、高分辨率支持等多种功能,让用户拥有更高效和强大的使用效率,欢迎大家在免费下载更新!

AutoCAD Electrical官网介绍

AutoCAD Electrical是面向电气控制设计师的AutoCAD软件,专门用于创建和修改电气控制系统图档。该软件除包含AutoCAD?的全部功能外,还增加了一系列用于自动完成电气控制工程设计任务的工具,如创建原理图,导线编号,生成物料清单等。

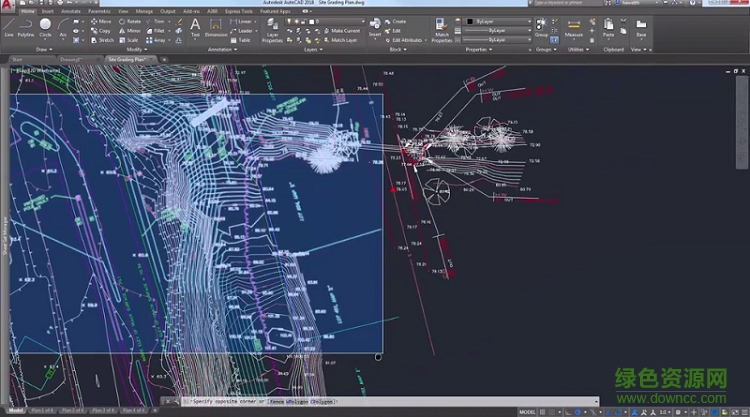

autocad electrical2018免费版下载

AutoCAD Electrical2018功能特色

继电器/接触器线圈和触点的实时关联和交互

专业而标准的元件符号库

工程图纸的共享和设计变更跟踪

自动导线编号和元件标记

强大的电气原理图绘制和编辑功能

自动生成工程报告

从电子表格自动创建PLC I/O图纸

实时的电气错误检查

工程图纸的复用(REUSE)

智能的面板/背板装配布置图

AutoCAD Electrical2018使用教程

1、新建项目,选择保存位置,选择复制哪一个项目的设置,当点击确定-特性…,打开项目特性设置,相关设置均已复制所选择的项目,根据需要进行修改,需要设置的特性主要包括:

原理图库,添加或者删除原理图库,原理图库主要存放元器件模块图,以标准存放,如国标,存放于gb文件夹中,IEC标准,存放于IEC标准中等,只要添加相应的文件夹目录即可(新建,浏览)。

原理图图标菜单文件,默认即可。

面板示意图库

标记/线号排序次序,根据阶梯选择。

元件页中,元件标记选项,禁止对标记和第一个字符使用短横线,选择则放置元件时元件标记前无“-”

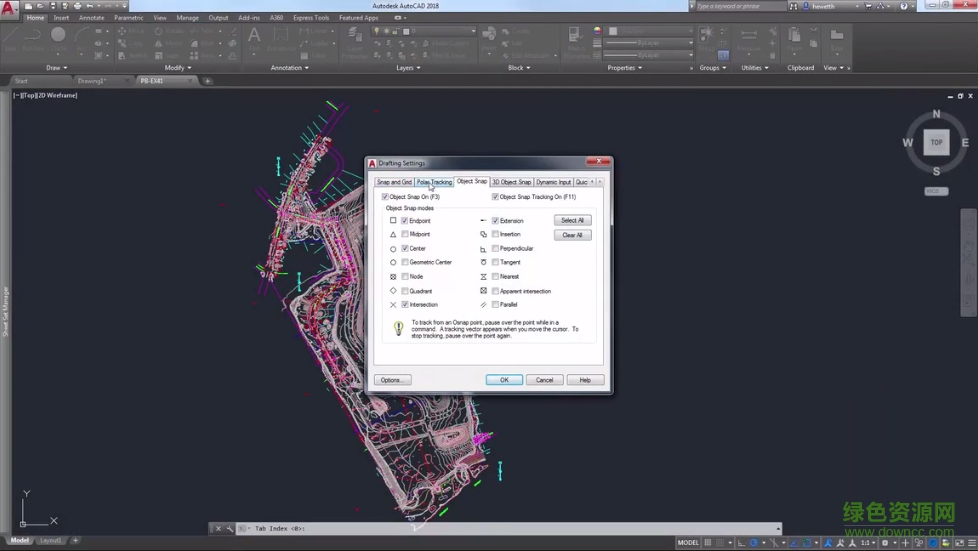

autocad electrical2018官方版下载

线号页中,将线号标注在导线上部

交互参考页中,交互参考格式为%S.%N,元件交互参考显示,设置为表格格式,点击设置进行表格相关内容设置

样式页中,导线交叉选择实心,导线T形相交选择点

图形格式页中,阶梯间距20,宽度水平放置160垂直放置180,多导线间距10,格式参考X-Y栅格,点击设置,原点(0,297),间距,水平42,垂直49.5,X-Y格式为水平垂直,无分隔符,栅格标签水平0,1,…,9,垂直A,比例,设置元件放置时图形比例,设置为1,选择毫米

2、将.wdl文件复制至新建项目目录下,并重命名为项目名。

3、右击项目/描述,填写相关的标题栏信息。

4、新建图形,填写图纸名称,模板选择自定义模板,描述1填写图名,描述2填写图号,填写页码及分区、子分区等。确定,提示将项目默认值应用到图形设置,选择是。

5、放置元件。先放置导线或阶梯(原理图/导线、多母线),再插入元件(原理图/图标菜单,包括端子)。

6、面板/端子排等,原理图/面板/图标菜单,布置元件,原理图/面板/端子示意图编辑器,放置端子排。
